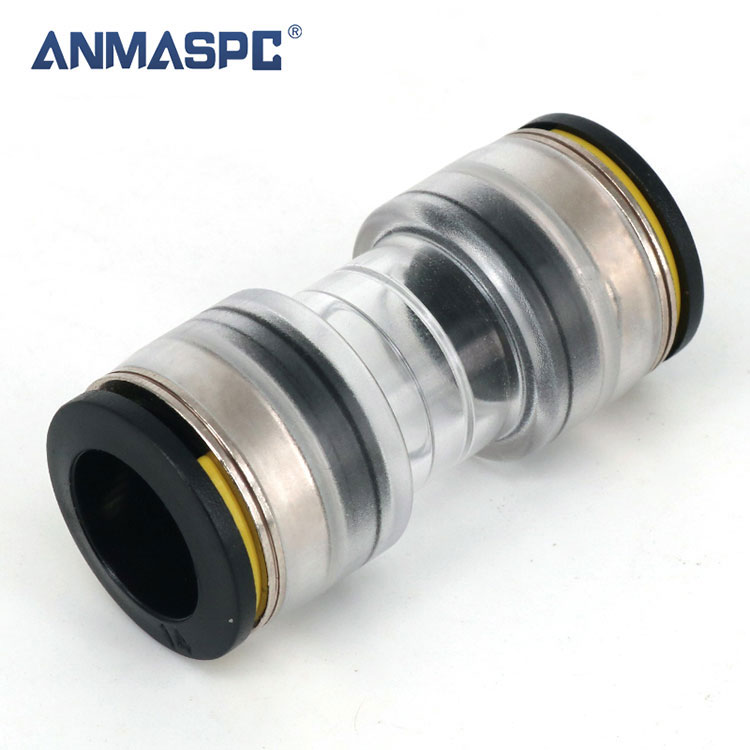

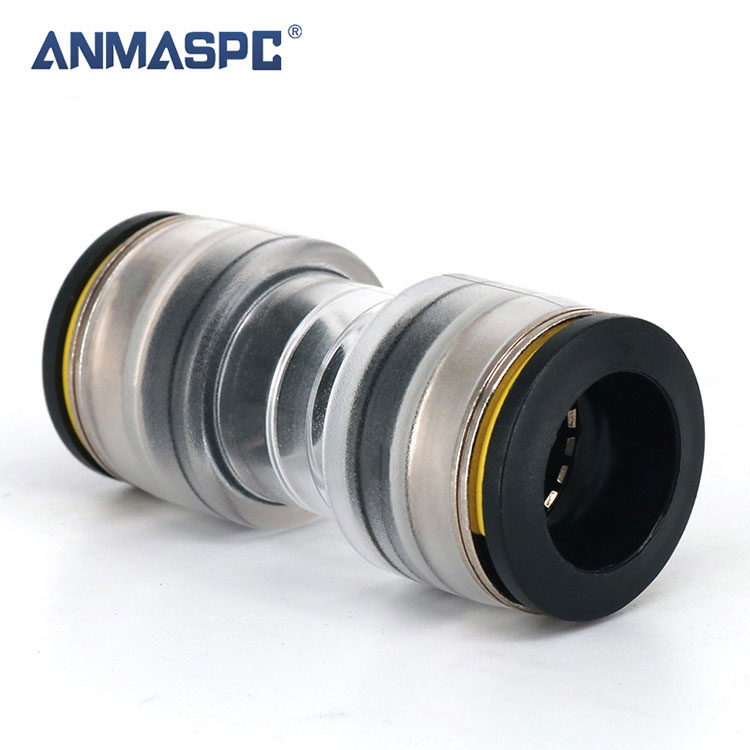

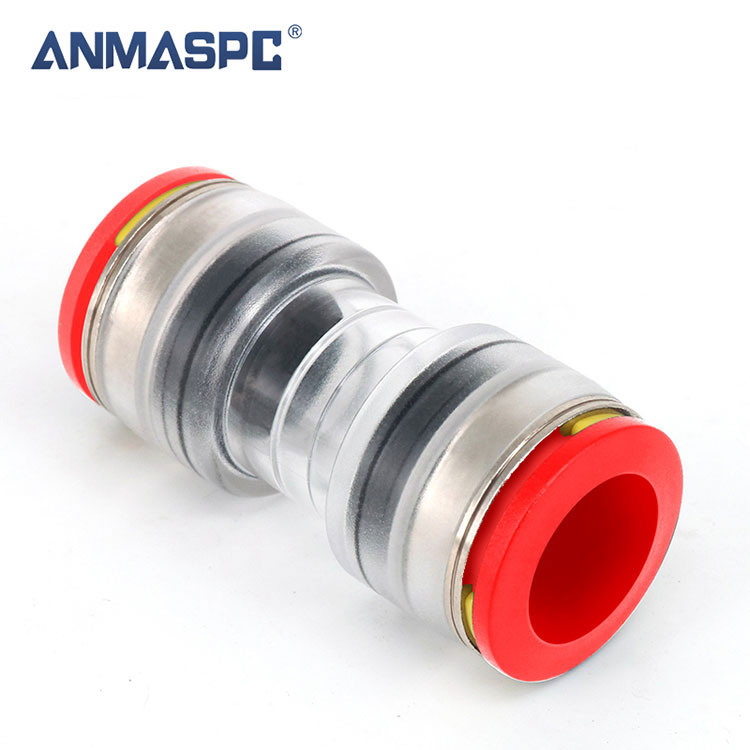

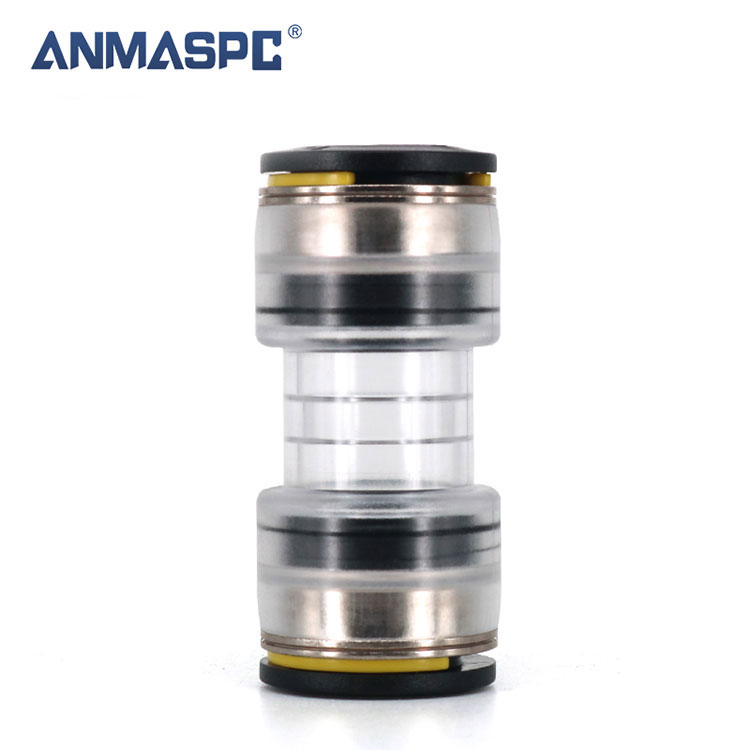

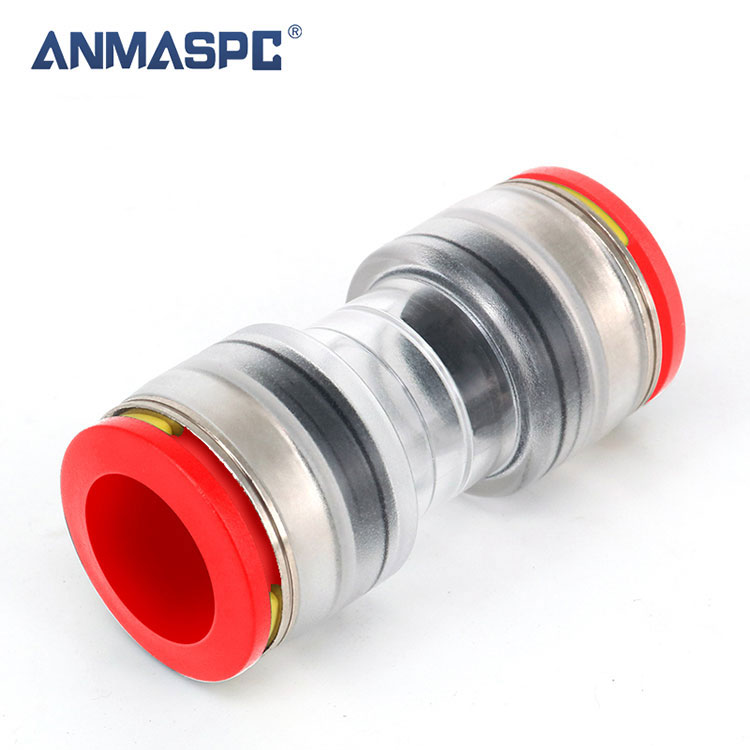

Додатоци за директно микропроводни приклучоци од цинк легура

Microduct Straight конектори, кои гарантираат добри перформанси. Транспарентното тело овозможува проверка на положбата на микро каналите внатре. Заштитните штипки, очигледни за манипулации, се претходно инсталирани. Тестирано и во согласност со EN 50411-2-8.

ГЛАВНИ КАРАКТЕРИСТИКИ:

① Вклучени се заштитни штипки

②  Технологија за притискање

③  Работен притисок: макс. 25 бари

Опис

				Компоненти
				1	Колет	ПОМ
				2	Клип за заклучување	ПОМ
				3	Картриџ	ЛЕГУРА НА ЦИНК
				4	Заклучи ноктот	SUS301/304
				5	Прстен за поддршка	ПОМ
				6	Прстен за заптивки	ТЕП
				7	Тело	PC2807
Fit Tube
Материјал за цевки	HDPE.PE.Најлон.Полиуретан
Надворешен дијаметар на цевката	Φ3, Φ4, Φ5, Φ6, Φ7, Φ8, Φ10, Φ12, Φ14, Φ16
Технички параметар
Работа со течности			Воздух
Затегнатост			0,15~0,8MPa Без истекување
Повлече фест			400 N
Доказ притисок			2,5 MPa
Опсег на работен притисок			0~1,6MPa
Температура на околината и температура на течноста			-40 ~ 60 ℃
Температура на инсталација			-10℃C/+50℃
Препорачана температура на дување			-15℃/+35℃
Степен на заштита			IP68
Одделение отпорно на УВ			Ф1
Сила на вметнување			50 N макс (5 кг)
Животниот век:			25 години
Стандарди:			EN 50411-2-8

Спецификации и димензии

Севкупни димензии

Модел	A	B	C	D	E	F
TPU03	31.9	6.9	10	11.1	3.2	2.1
TPU04	31.9	6.9	10	11.1	4.2	2,8/2,5
TPU05	35.4	8.9	12	12.8	5.2	3,5/2,1
TPU06	35.4	8.9	12	12.8	6.2	4.0
TPU07	41.0	11.5	14.1	15.4	7.2	5,5/4/3,5
TPU08	41.0	11.5	14.1	15.4	8.2	6/3,5
TPU10	42.0	14.0	17.5	18.3	10.2	08/06
TPU12	49.5	15.8	19.2	20.7	12.2	10/08
TPU14	50.5	18.0	22.2	23	14.3	12/10
TPU16	55.0	20.0	24.7	25.1	16.2	14.13.12
