Опис на производот

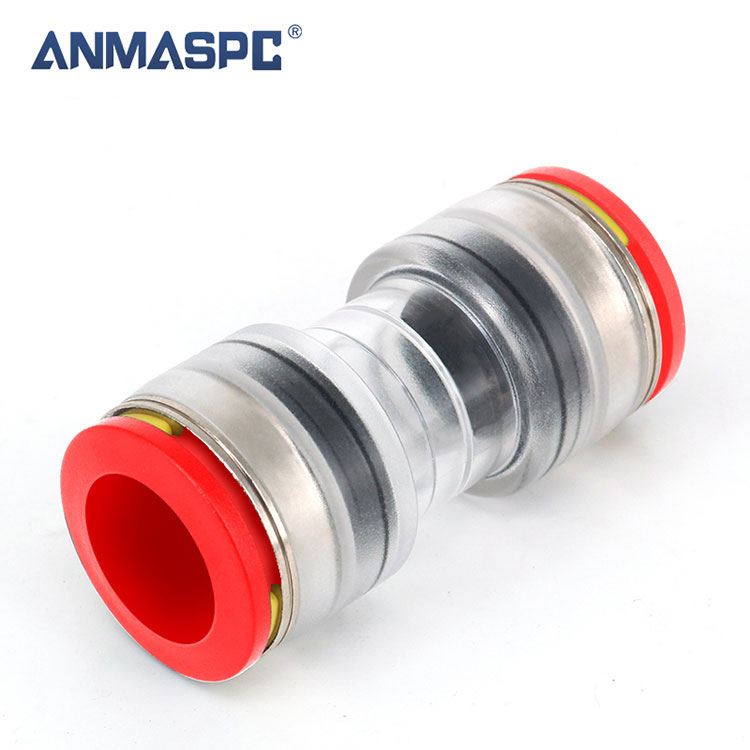

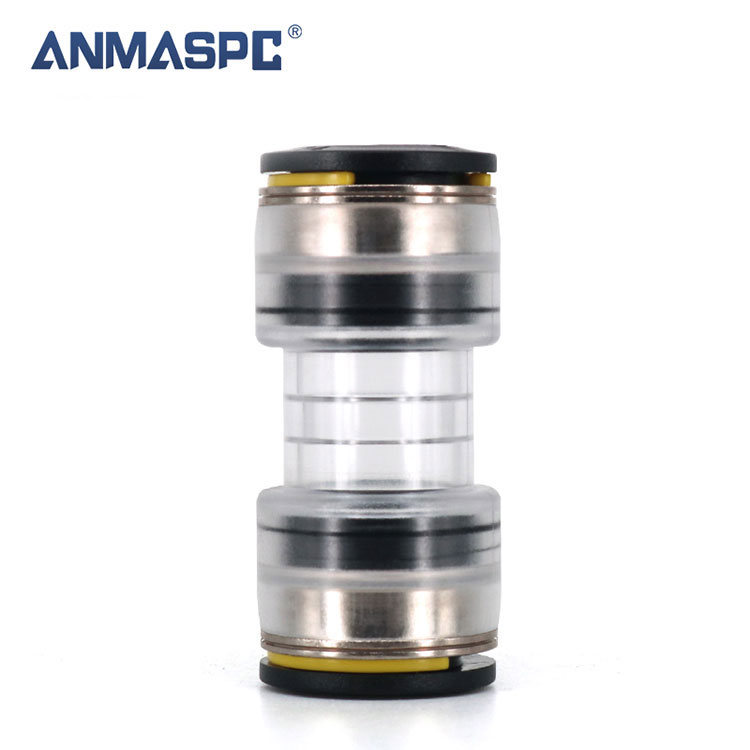

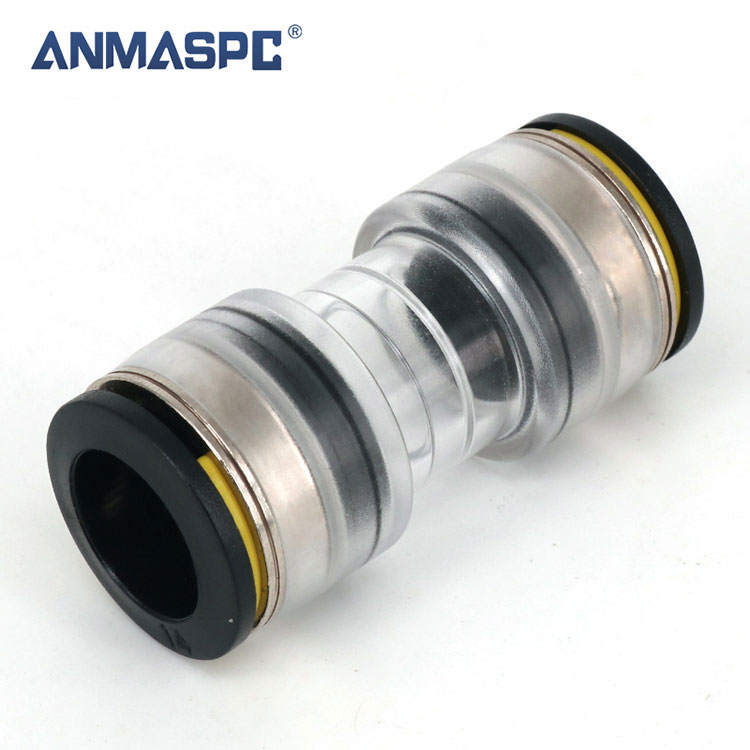

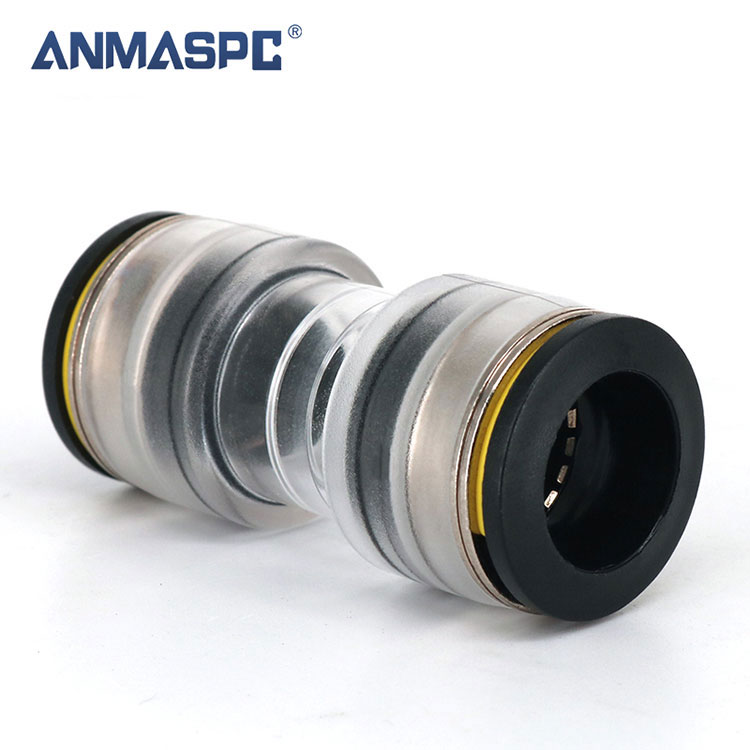

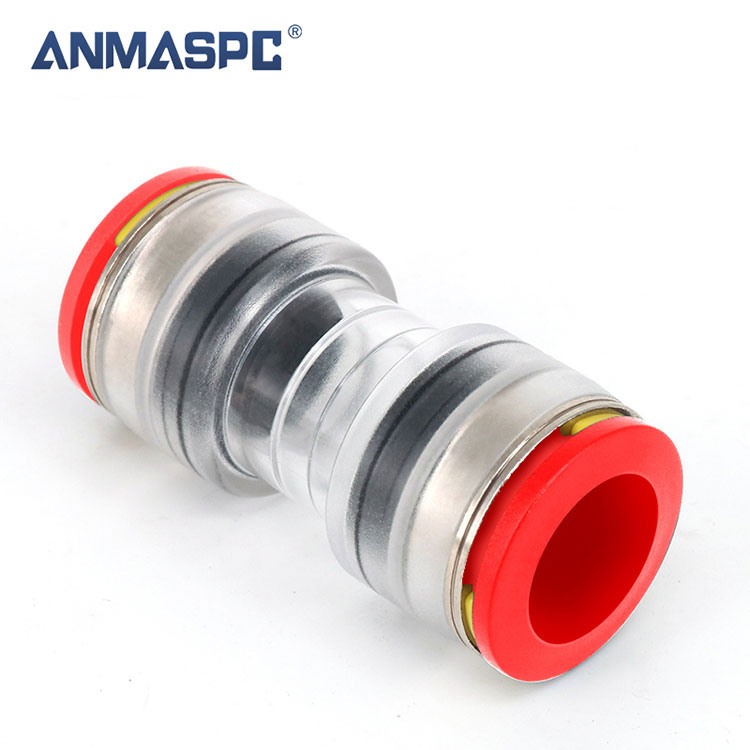

MicroDuct Straight Push Fit оптички конектор 12mm 10mm за HDPE цевка

Microduct Straight конектори, кои гарантираат добри перформанси. Транспарентното тело овозможува проверка на положбата на микро каналите внатре. Заштитните штипки, очигледни за манипулации, се претходно инсталирани. Тестирано и во согласност со EN 50411-2-8.

ГЛАВНИ КАРАКТЕРИСТИКИ:

① Вклучени се заштитни штипки

② Технологија за притискање

③ Работен притисок: макс. 25 бари

Опис

		Компоненти
		1	Колет	ПОМ
		2	Клип за заклучување	ПОМ
		3	Картриџ	ПОМ
		4	Заклучи канџа	SUS301/304
		5	Прстен за поддршка	ПОМ
		6	Прстен за заптивки	ТЕП
		7	Тело	PC2807
Fit Tube
Материјал за цевки	HDPE, PE. Најлон, полиуретан
Надворешен дијаметар на цевката	Φ3, Φ4, Φ5, Φ6, Φ7, Φ8, Φ10, Φ12, Φ16, Φ18, Φ20
Технички параметар
Работа со течности		Воздух
Затегнатост		0,15~0,8MPa Без истекување
Тест за влечење		400 N
Доказ притисок		2,5 MPa
Опсег на работен притисок		0~1,6MPa
Температура на околината и температура на течноста		-40 ~ 60 ℃
Температура на инсталација		-10℃/+50℃
Препорачана температура на дување		-15℃/+35℃
Степен на заштита		IP68
Одделение отпорно на УВ		Ф1
Сила на вметнување		50 N макс (5 кг)
Животниот век:		25 години
Стандарди:		EN 50411-2-8

Табела на написи

ANMASPC код	Цевка OD/ID	Цевка OD/ID	Заострена дупка
TPU3/2.1	3/2.1	3/2.1	2.1
TPU4/2.5	4/2,5	4/2,5	2.5
TPU4/2.8	4/2.8	4/2.8	2.8
TPU5/2.1	5/2.1	5/2.1	2.1
TPU5/3.5	5/3,5	5/3,5	3.5
TPU6/4	6/4	6/4	4
TPU7/3.5	7/3,5	7/3,5	3.5
TPU7/4	7/4	7/4	4
TPU7/5.5	7/5,5	7/5,5	5.5
TPU8/3.5	8/3,5	8/3,5	3.5
TPU8/6	8/6	8/6	6
TPU10/6	10/6	10/6	6
TPU10/8	10/8	10/8	8
TPU12/8	12/8	12/8	8
TPU12/10	12/10	12/10	10
TPU14/10	14/10	14/10	10
TPU14/12	14/12	14/12	12
TPU16/12	16/12	16/12	12
TPU16/13	16/13	16/13	13
TPU16/14	16/14	16/14	14
TPU18/15	18/15	18/15	15
TPU20/14	20/14	20/14	14
TPU20/15	20/15	20/15	15
TPU20/16	20/16	20/16	16

Севкупни димензии

ANMASPC код	A	B	C	D	E	F
TPU3	28.8	5.5	8	8.3	3.2	2.1
TPU5	36.5	8	10.7	11.6	5.2	2-3,5
TPU7	38.8	10.9	13.4	14.7	7.3	3,5-4-5,5
TPU9	38.8	11	13.4	14.7	6.3	3,5-6
TPU10	43	12.9	15.6	16.5	10.3	6-8
TPU12	47	14.7	17.5	19.1	12.4	8-10
TPU14	49.8	16.9	20	21.1	14.5	10-12
TPU16	55.2	19	23	23.7	16.5	12-14
TPU18	69	22.5	27.5	29	18.5	14
TPU20	83.4	25.5	32.1	33.5	20.6	14-16-18
