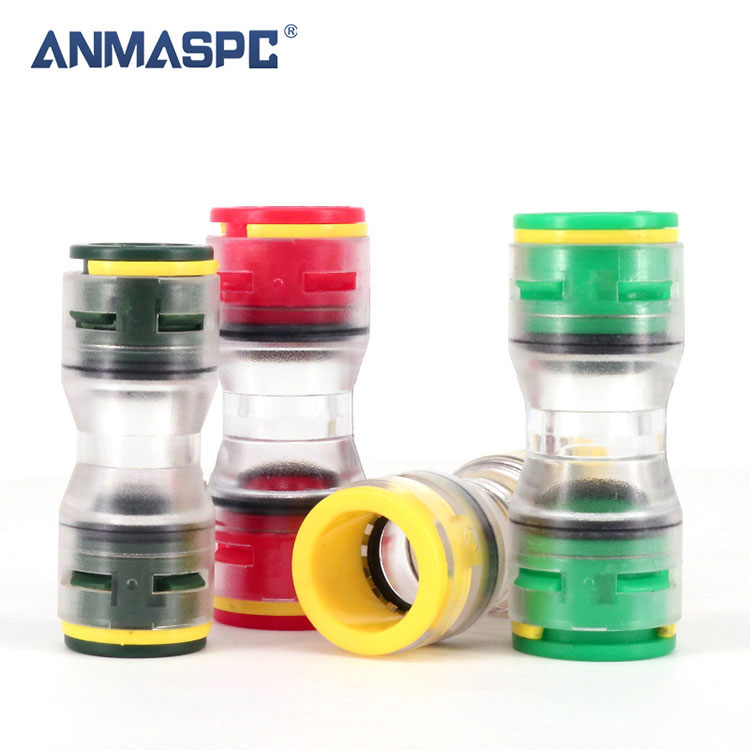

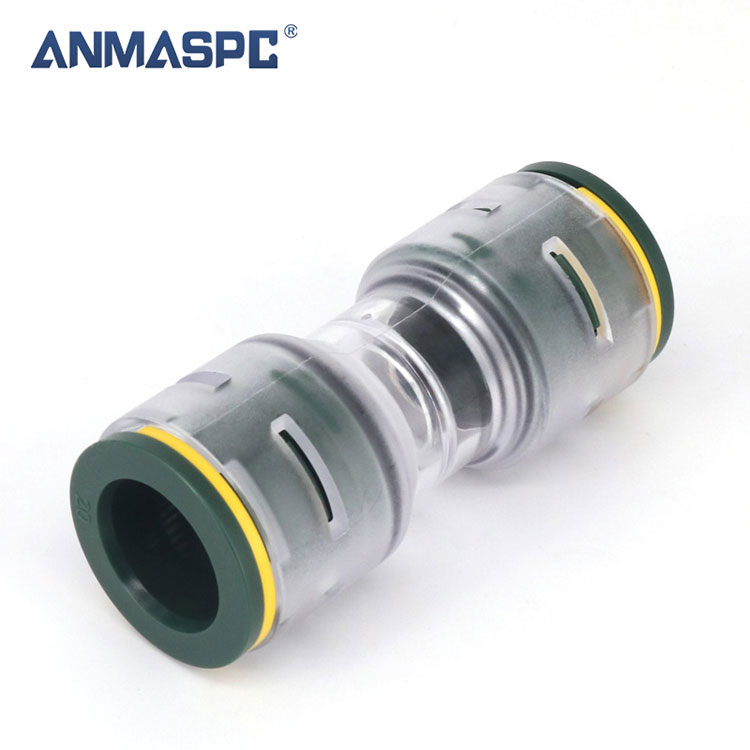

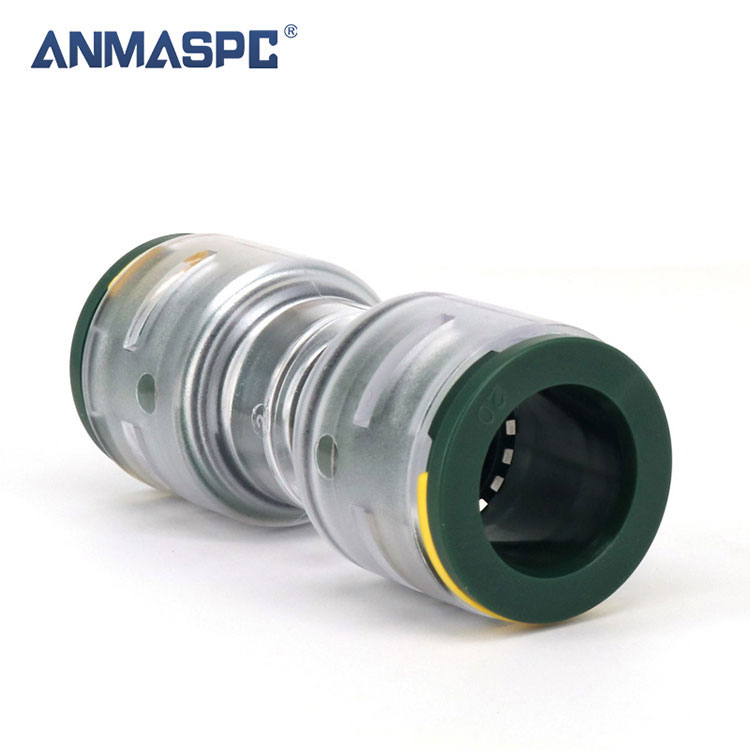

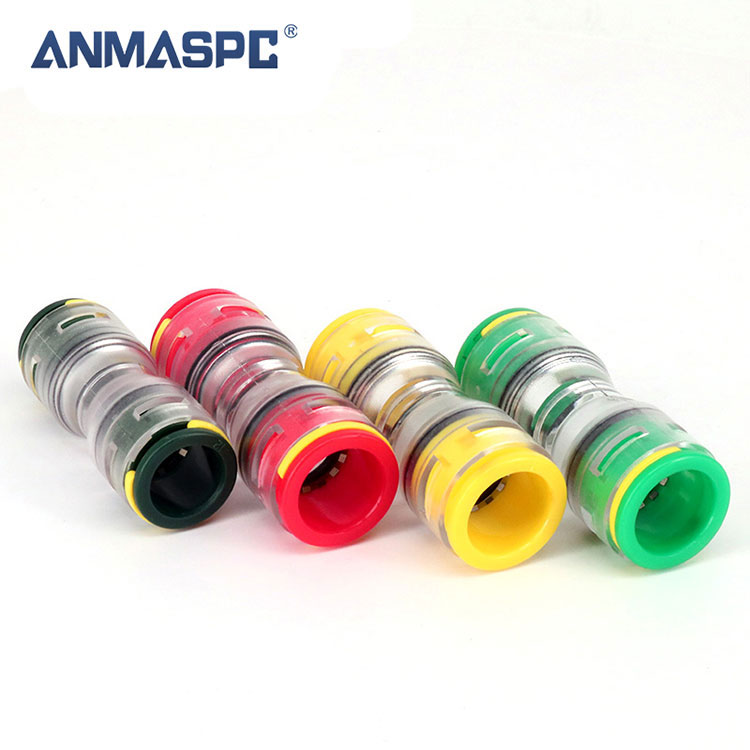

Директен закопан MicroDuct Директен конектор за решение за дување воздух со оптички влакна

Microduct Straight конектори, кои гарантираат добри перформанси. Транспарентното тело овозможува проверка на положбата на микро каналите внатре. Заштитните штипки, очигледни за манипулации, се претходно инсталирани. Тестирано и во согласност со EN 50411-2-8.

ГЛАВНИ КАРАКТЕРИСТИКИ:

① Вклучени се заштитни штипки

②  Технологија за притискање

③  Работен притисок: макс. 25 бари

Опис

				Компоненти
				1	Колет	ПОМ
				2	Клип за заклучување	ПОМ
				3	Картриџ	ЛЕГУРА НА ЦИНК
				4	Заклучи ноктот	SUS301/304
				5	Прстен за поддршка	ПОМ
				6	Прстен за заптивки	ТЕП
				7	Тело	PC2807
Fit Tube
Материјал за цевки	HDPE.PE.Најлон.Полиуретан
Надворешен дијаметар на цевката	Φ3, Φ4, Φ5, Φ6, Φ7, Φ8, Φ10, Φ12, Φ14, Φ16
Технички параметар
Работа со течности			Воздух
Затегнатост			0,15~0,8MPa Без истекување
Повлече фест			400 N
Доказ притисок			2,5 MPa
Опсег на работен притисок			0~1,6MPa
Температура на околината и температура на течноста			-40 ~ 60 ℃
Температура на инсталација			-10℃C/+50℃
Препорачана температура на дување			-15℃/+35℃
Степен на заштита			IP68
Одделение отпорно на УВ			Ф1
Сила на вметнување			50 N макс (5 кг)
Животниот век:			25 години
Стандарди:			EN 50411-2-8

Спецификации и димензии

Севкупни димензии

Модел	A	B	C	D	E	F
FPU03	31.9	6.9	10	11.1	3.2	2.1
FPU04	31.9	6.9	10	11.1	4.2	2,8/2,5
FPU05	35.4	8.9	12	12.8	5.2	3,5/2,1
FPU06	35.4	8.9	12	12.8	6.2	4.0
FPU07	41.0	11.5	14.1	15.4	7.2	5,5/4/3,5
FPU08	41.0	11.5	14.1	15.4	8.2	6/3,5
FPU10	42.0	14.0	17.5	18.3	10.2	08/06
FPU12	49.5	15.8	19.2	20.7	12.2	10/08
FPU14	50.5	18.0	22.2	23	14.3	12/10
FPU16	55.0	20.0	24.7	25.1	16.2	14.13.12
