Дома > Производи > Микропроводни конектори > Конектор за редуктор на микро канали > Спојка за конектор за редуктор за микропроводни легури од цинк
Опис на производот

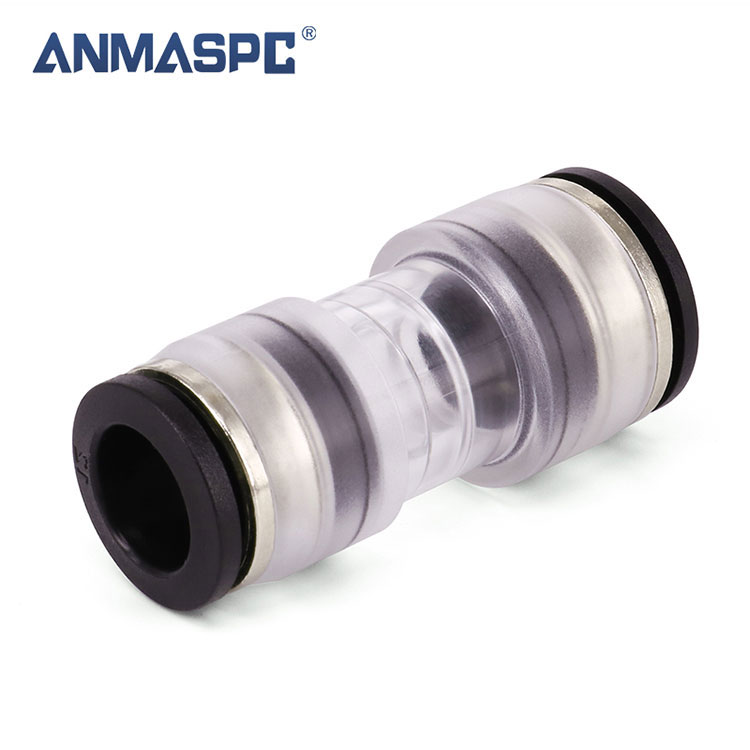

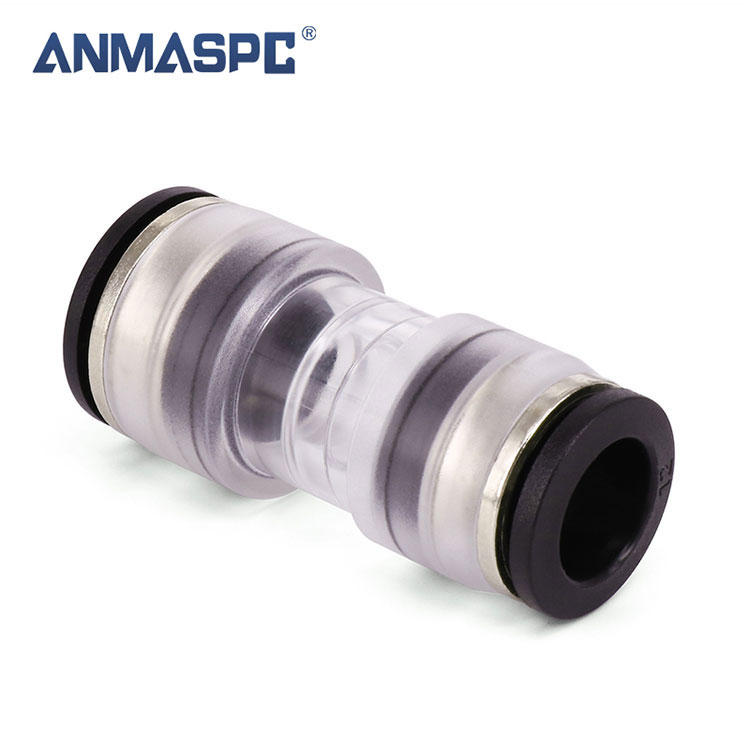

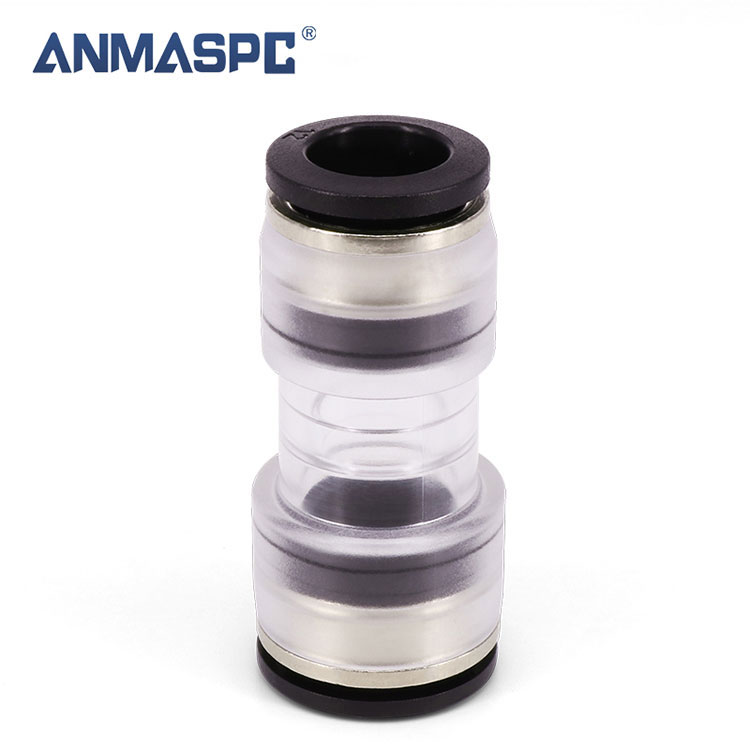

Проѕирно тело за спојка за спојка со проѕирно тело од легура на цинк
Намалувањето на конектори овозможува меѓусебно поврзување помеѓу два микро-канала со различен надворешен дијаметар. Обично ова е случај на преодна точка од DB во DI микро-канал што влегува во куќата. Ако не сте ја нашле вистинската големина меѓу БЕЗ МЕТАЛ или ЗАЈАКНУВАНИ, изберете една од овие.
ГЛАВНИ КАРАКТЕРИСТИКИ:
① Вклучени се заштитни штипки
② Технологија за притискање
③ Работен притисок: макс. 25 бари
Опис
|
|
Компоненти | |||
| 1 | Колет | ПОМ | |||
| 2 | Клип за заклучување | ПОМ | |||
| 3 | Картриџ | ЛЕГУРА НА ЦИНК | |||
| 4 | Заклучи канџа | SUS301/304 | |||
| 5 | Прстен за поддршка | ПОМ | |||
| 6 | Прстен за заптивки | ТЕП | |||
| 7 | Тело | PC2807 | |||
| Fit Tube | |||||
| Материјална цевка | HDPE, PE, најлон, полиуретан | ||||
| Надворешен дијаметар на цевката | Φ3, Φ4, Φ5, Φ6, Φ7, Φ8, Φ10, Φ12, Φ14, Φ16 | ||||
| Технички параметар | |||||
| Работа со течности | Воздух | ||||
| Затегнатост | 0,15~0,8MPa Без истекување | ||||
| Тест за влечење | 400 N | ||||
| Доказ притисок | 2,5 MPa | ||||
| Опсег на работен притисок | 0~1,6MPa | ||||
| Температура на околината и температура на течноста | -40 ~ 60 ℃ | ||||
| Температура на инсталација | -10℃/+50℃ | ||||
| Препорачана температура на дување | -15℃/+35℃ | ||||
| Степен на заштита | IP68 | ||||
| Оценка отпорна на УВ | Ф1 | ||||
| Сила на вметнување | 50 N макс (5 кг) | ||||
| Животниот век: | 25 години | ||||
| Стандарди: | EN 50411-2-8 | ||||
ТАБЕЛА НА СТАТИИ
| ANMASPC код | Цевка OD/ID | Цевка OD/ID | Заострена дупка |
| TPG5-3/2.1 | 5/3,5 | 3/2.1 | 3.5>2.1 |
| ТПГ5-4/2,8 | 5/3,5 | 4/2.8 | 3,5>2,8 |
| TPG7-3/2.1 | 7/5,5 | 3/2.1 | 5.5>2.1 |
| ТПГ7-4/2,8 | 7/5,5 | 4/2.8 | 5,5>2,8 |
| TPG7-5/3,5 | 7/5,5 | 5/3,5 | 5,5>3,5 |
| TPG8-3/2.1 | 8/6 | 3/2.1 | 6>2.1 |
| ТПГ8-5/3,5 | 8/6 | 5/3,5 | 6>3,5 |
| TPG8-7/5,5 | 8/6 | 7/5,5 | 6>5,5 |
| TPG10-5/3,5 | 10/8 | 5/3,5 | 8>3,5 |
| TPG10-7/5.5 | 10/8 | 7/5,5 | 8>5,5 |
| TPG10-8/6 | 10/8 | 8/6 | 8>6 |
| TPG12-7/5.5 | 12/10 | 7/5,5 | 10>5,5 |
| TPG12-8/6 | 12/10 | 8/6 | 10>6 |
| TPG12-10/8 | 12/10 | 10/8 | 10>8 |
| TPG14-10/8 | 14/12 | 10/8 | 12>8 |
| TPG14-12/10 | 14/12 | 12/10 | 12>10 |
| TPG16-10/8 | 16/13 | 10/8 | 13>8 |
| TPG16-12/10 | 16/13 | 12/10 | 13>10 |
Севкупни димензии
| Модел | A | B | C | D | ЕЗ | ЕД | ЕА | EB | F |
| ТПГ5-3 | 33.6 | 6.1 | 10.0 | 11.1 | 12.0 | 12.8 | 3.2 | 5.2 | 2.3 |
| ТПГ7-3 | 36.4 | 6.1 | 10.0 | 11.1 | 4.1 | 154.0 | 3.2 | 72 | 2.3 |
| ТПГ8-3 | 36.4 | 6.1 | 10.0 | 11.1 | 14.1 | 15.4 | 3.2 | 8.2 | 2.3 |
| TPG7-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 72 | 3.7 |
| ТПГ8-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 8.2 | 3.7 |
| TPG10-7 | 41.5 | 9.0 | 14.1 | 15.4 | 17.5 | 18.3 | 7.3 | 10.3 | 5.7 |
| TPG10-8 | 41.5 | 9.5 | 14.1 | 15.4 | 17.5 | 18.3 | 8.2 | 10.3 | 6.3 |
| TPG12-8 | 45.3 | 9.5 | 19.2 | 15.4 | 19.2 | 20.7 | 8.2 | 12.3 | 6.3 |
| TPG12-10 | 47.3 | 15.8 | 17.5 | 18.7 | 19.2 | 20.7 | 10.3 | 12.3 | 8.3 |
| TPG14-10 | 50.3 | 14.0 | 17.5 | 18.4 | 22.2 | 23.0 | 10.3 | 14.3 | 8.3 |
| ТПГ14-12 | 50.6 | 18.0 | 19.2 | 20.7 | 22.2 | 23.0 | 12.3 | 14.3 | 10.3 |
| TPG16-10 | 48.5 | 14.0 | 17.5 | 18.7 | 24.7 | 25.1 | 10.3 | 16.2 | 8.3 |
| TPG16-12 | 52.3 | 18.0 | 19.2 | 20.7 | 24.7 | 25.1 | 12.3 | 16.2 | 10.3 |
