Дома > Производи > Микропроводни конектори > Конектор за редуктор на микро канали > HDPE редуктор за микропроводни конектори
Опис на производот

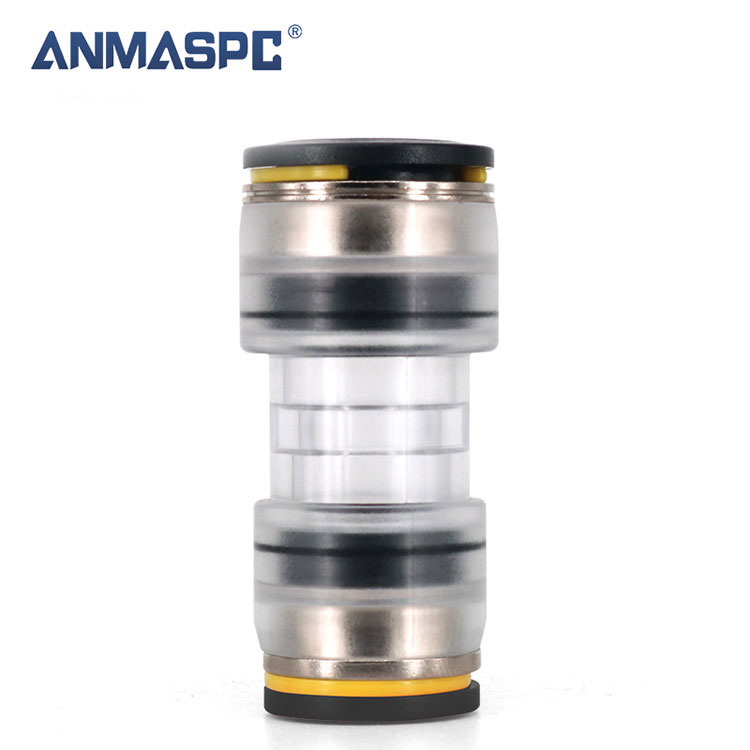

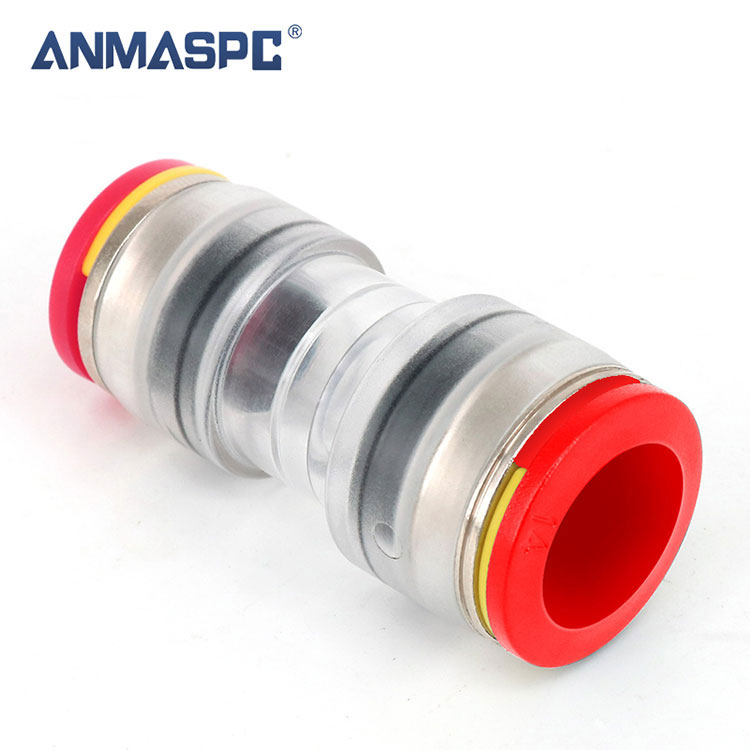

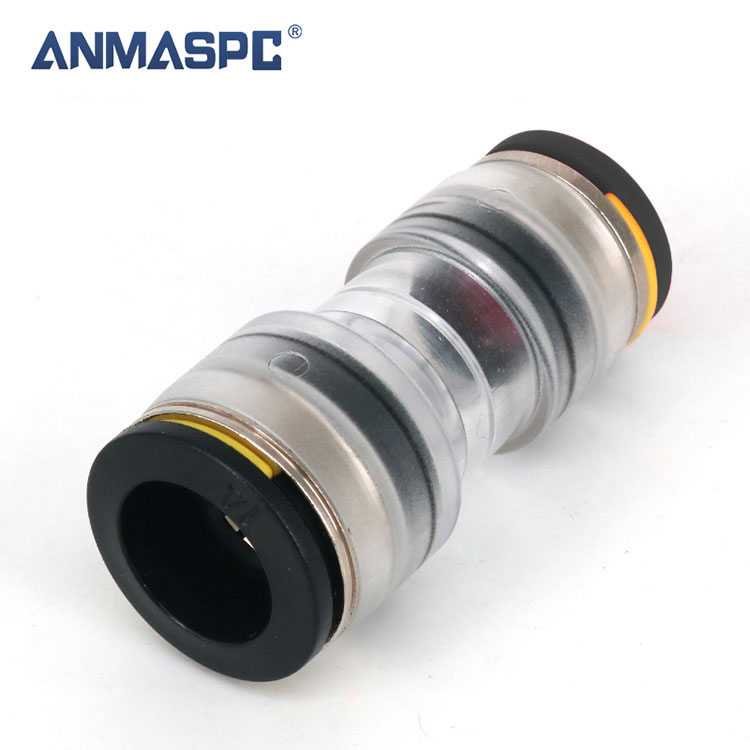

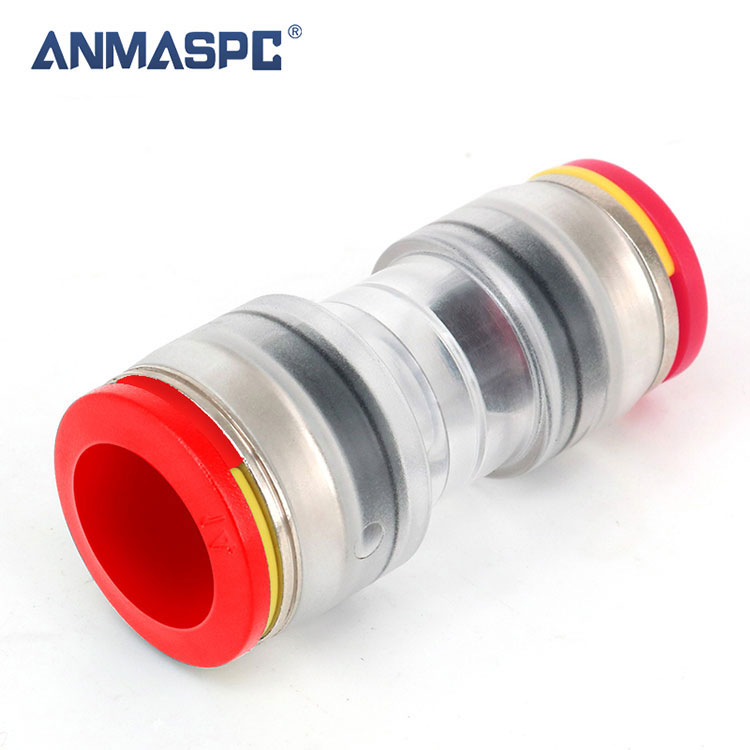

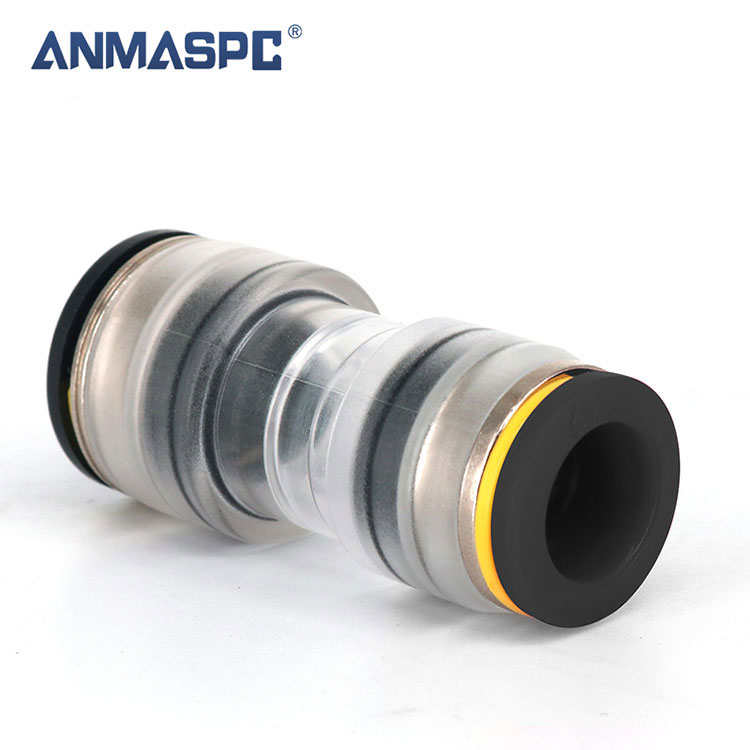

Микропроводни конектори HDPE оптички влакна за намалување на притискање
Намалувањето на конектори овозможува меѓусебно поврзување помеѓу два микро-канала со различен надворешен дијаметар. Обично ова е случај на преодна точка од DB во DI микро-канал што влегува во куќата. Ако не сте ја нашле вистинската големина меѓу БЕЗ МЕТАЛ или ЗАЈАКНУВАНИ, изберете една од овие.
ГЛАВНИ КАРАКТЕРИСТИКИ:
① Вклучени се заштитни штипки
② Технологија за притискање
③ Работен притисок: макс. 25 бари
Опис
|
|
Компоненти | |||
| 1 | Колет | ПОМ | |||
| 2 | Клип за заклучување | ПОМ | |||
| 3 | Картриџ | ЛЕГУРА НА ЦИНК | |||
| 4 | Заклучи ноктот | SUS301/304 | |||
| 5 | Прстен за поддршка | ПОМ | |||
| 6 | Прстен за заптивки | ТЕП | |||
| 7 | Тело | PC2807 | |||
| Fit Tube | |||||
| Материјална цевка | HDPE, PE, најлон, полиуретан | ||||
| Надворешен дијаметар на цевката | Φ3, Φ4, Φ5, Φ6, Φ7, Φ8, Φ10, Φ12, Φ14, Φ16 | ||||
| Технички параметар | |||||
| Работа со течности | Воздух | ||||
| Затегнатост | 0,15~0,8MPa Без истекување | ||||
| Тест за влечење | 400 N | ||||
| Доказ притисок | 2,5 MPa | ||||
| Опсег на работен притисок | 0~1,6MPa | ||||
| Температура на околината и температура на течноста | -40 ~ 60 ℃ | ||||
| Температура на инсталација | -10℃/+50℃ | ||||
| Препорачана температура на дување | -15℃/+35℃ | ||||
| Степен на заштита | IP68 | ||||
| Одделение отпорно на УВ | Ф1 | ||||
| Сила на вметнување | 50 N макс (5 кг) | ||||
| Животниот век: | 25 години | ||||
| Стандарди: | EN 50411-2-8 | ||||
Табела на написи
| ANMASPC код | Цевка OD/ID | Цевка OD/ID | Заострена дупка |
| TPG5-3/2.1 | 5/3,5 | 3/2.1 | 3.5>2.1 |
| ТПГ5-4/2,8 | 5/3,5 | 4/2.8 | 3,5>2,8 |
| TPG7-3/2.1 | 7/5,5 | 3/2.1 | 5.5>2.1 |
| ТПГ7-4/2,8 | 7/5,5 | 4/2.8 | 5,5>2,8 |
| TPG7-5/3,5 | 7/5,5 | 5/3,5 | 5,5>3,5 |
| TPG8-3/2.1 | 8/6 | 3/2.1 | 6>2.1 |
| ТПГ8-5/3,5 | 8/6 | 5/3,5 | 6>3,5 |
| TPG8-7/5,5 | 8/6 | 7/5,5 | 6>5,5 |
| TPG10-5/3,5 | 10/8 | 5/3,5 | 8>3,5 |
| TPG10-7/5.5 | 10/8 | 7/5,5 | 8>5,5 |
| TPG10-8/6 | 10/8 | 8/6 | 8>6 |
| TPG12-7/5.5 | 12/10 | 7/5,5 | 10>5,5 |
| TPG12-8/6 | 12/10 | 8/6 | 10>6 |
| TPG12-10/8 | 12/10 | 10/8 | 10>8 |
| TPG14-10/8 | 14/12 | 10/8 | 12>8 |
| TPG14-12/10 | 14/12 | 12/10 | 12>10 |
| TPG16-10/8 | 16/13 | 10/8 | 13>8 |
| TPG16-12/10 | 16/13 | 12/10 | 13>10 |
Севкупни димензии
| Модел | A | B | C | D | ЕЗ | ЕД | ЕА | EB | F |
| ТПГ5-3 | 33.6 | 6.1 | 10.0 | 11.1 | 12.0 | 12.8 | 3.2 | 5.2 | 2.3 |
| ТПГ7-3 | 36.4 | 6.1 | 10.0 | 11.1 | 4.1 | 154.0 | 3.2 | 72 | 2.3 |
| ТПГ8-3 | 36.4 | 6.1 | 10.0 | 11.1 | 14.1 | 15.4 | 3.2 | 8.2 | 2.3 |
| TPG7-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 72 | 3.7 |
| ТПГ8-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 8.2 | 3.7 |
| TPG10-7 | 41.5 | 9.0 | 14.1 | 15.4 | 17.5 | 18.3 | 7.3 | 10.3 | 5.7 |
| TPG10-8 | 41.5 | 9.5 | 14.1 | 15.4 | 17.5 | 18.3 | 8.2 | 10.3 | 6.3 |
| TPG12-8 | 45.3 | 9.5 | 19.2 | 15.4 | 19.2 | 20.7 | 8.2 | 12.3 | 6.3 |
| TPG12-10 | 47.3 | 15.8 | 17.5 | 18.7 | 19.2 | 20.7 | 10.3 | 12.3 | 8.3 |
| TPG14-10 | 50.3 | 14.0 | 17.5 | 18.4 | 22.2 | 23.0 | 10.3 | 14.3 | 8.3 |
| ТПГ14-12 | 50.6 | 18.0 | 19.2 | 20.7 | 22.2 | 23.0 | 12.3 | 14.3 | 10.3 |
| TPG16-10 | 48.5 | 14.0 | 17.5 | 18.7 | 24.7 | 25.1 | 10.3 | 16.2 | 8.3 |
| TPG16-12 | 52.3 | 18.0 | 19.2 | 20.7 | 24.7 | 25.1 | 12.3 | 16.2 | 10.3 |
